Монтаж агрегатов Volcano VR

ВНИМАНИЕ !
Место монтажа должно быть соответствующе подобрано с учётом возможного появления нагрузок и вибраций.  Рекомендуем применение фильтров в гидравлической системе. Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды.

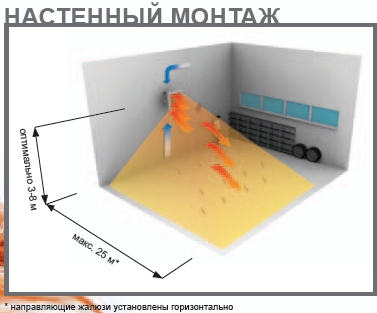

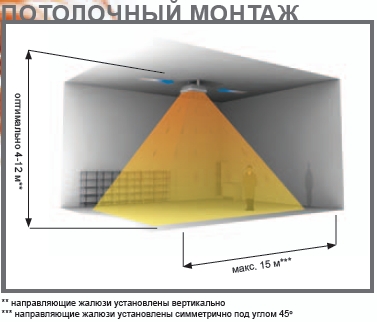

Монтаж Volcano на стену      Монтаж Volcano на потолок
ВНИМАНИЕ!
Несоблюдение при монтаже минимального расстояния 0,4 м от стены или потолка может вызвать неправильную работу нагревателя воздуха, а также повышенный шум или повреждение вентилятора.

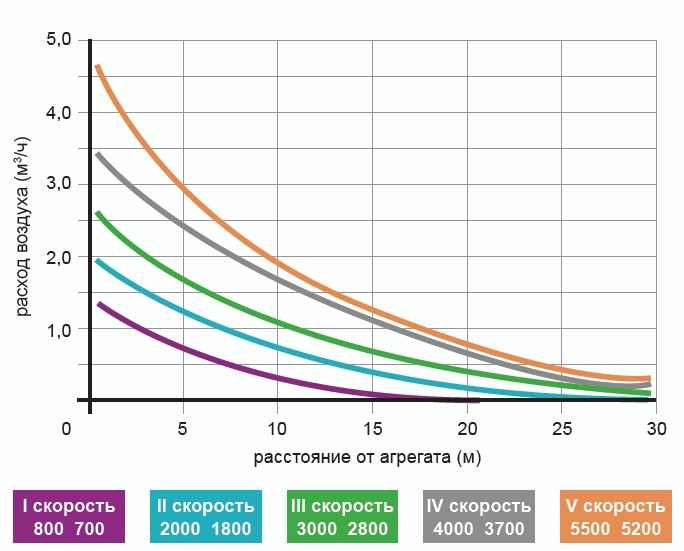

Диаграма
На диаграмме представлена дальность струи воздуха до точки, где скорость на оси струи составляет 0,5 м/с (рекомендуемая скоростью в зоне пребывания людей для промышленных объектов) при горизонтальном монтаже аппарата на стене и горизонтальной установке направляющих жалюзи. Средняя скорость воздуха в сечении струи составляет 1/3 значения скорости на оси. При монтаже аппарата следует обратить внимание на его выравнивание.
Варианты размещения Volcano VR в помещении (вид сверху)

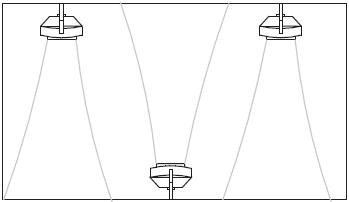

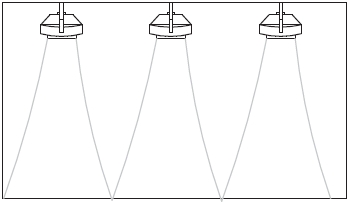

Размещение Volcano вдоль одной стены  Шахматное размещение Volcano

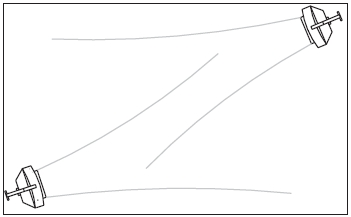

                                       Диаганальное размещение Volcano
Рекомендуется расстояние от 6 до 12 м для равномерного распространения тёплого воздуха.

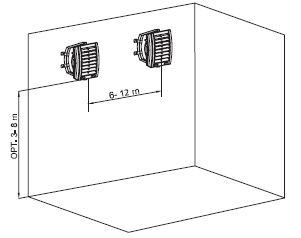

Расстояние между агрегатами
Варианты крепления Volcano VR
1) Установка на монтажную консоль (опция)        2) Установка на шпильки (не входят в комплект)

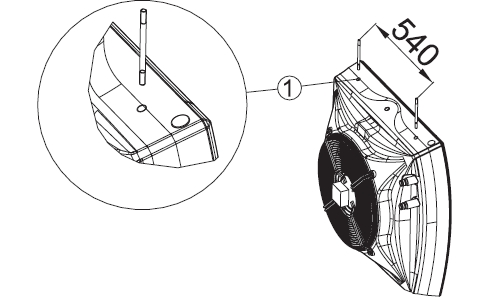

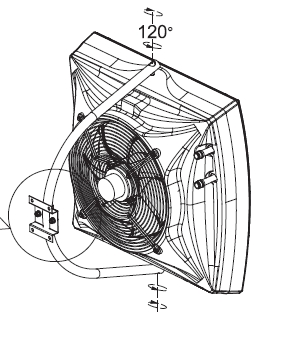

Поворотная, монтажная консоль    Монтаж на шпильки
Подробную техническую информацию по монтажу и эксплуатации Volcano VR, а так же часто задаваемые вопросы (FAQ), Вы можете найти в разделе техническая информация
